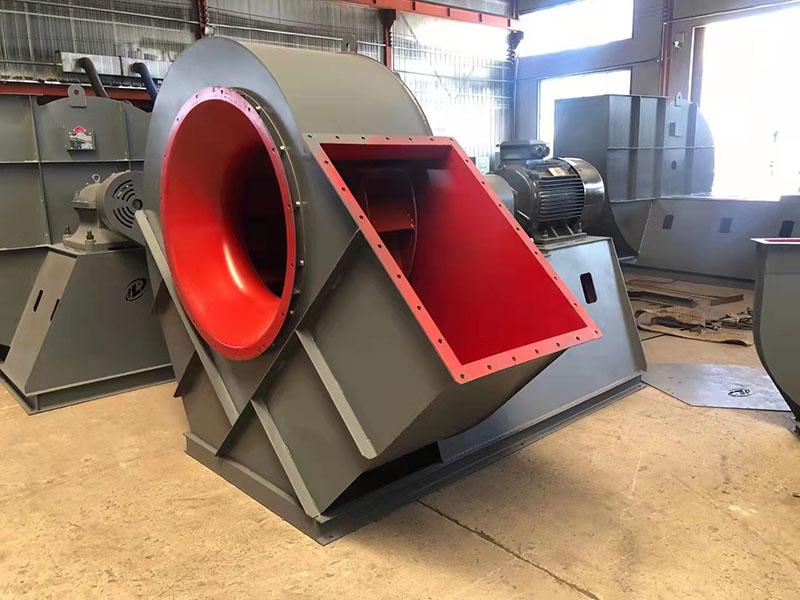

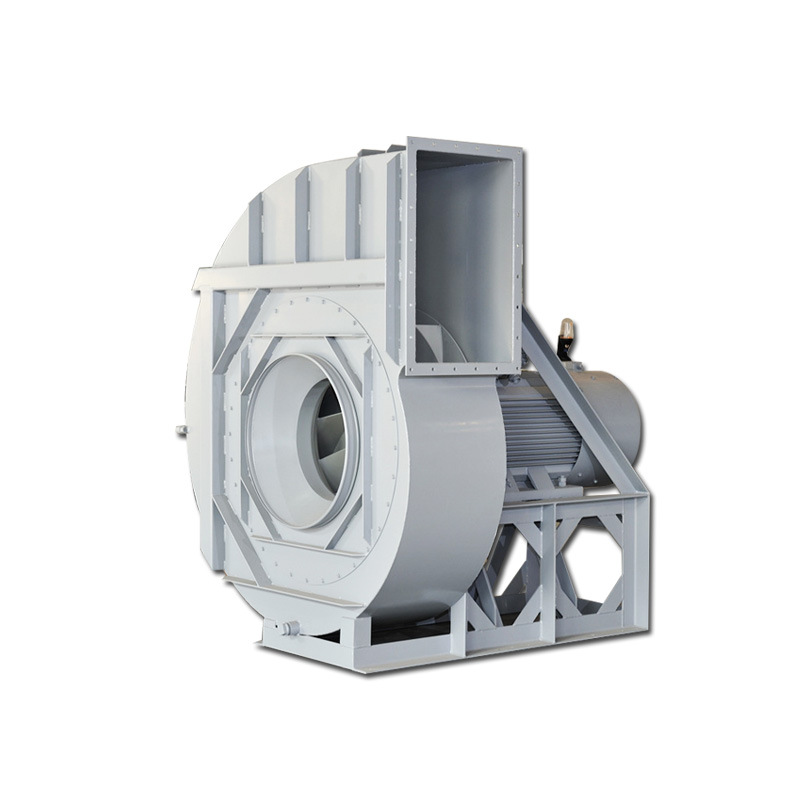

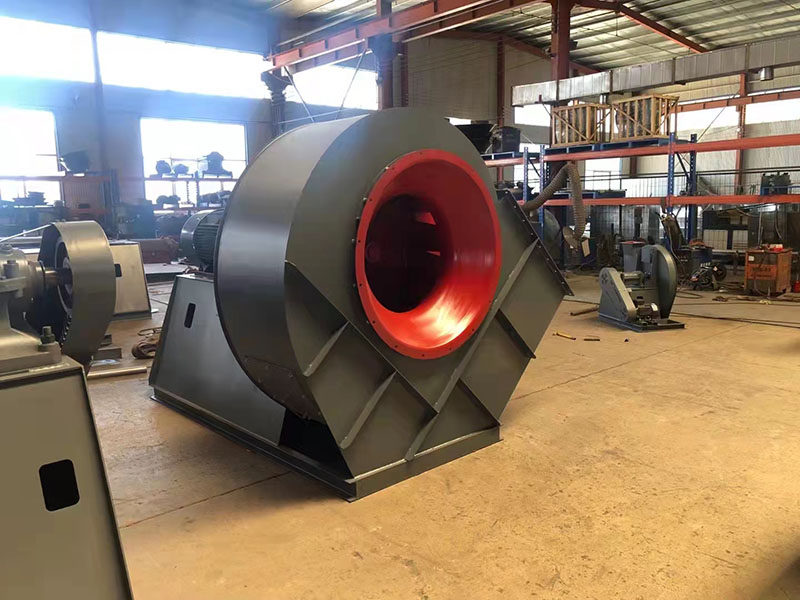

結構型式 4-72型離心通風機是一種高效節能的離心式風機，其機翼型葉片、曲線型葉輪前盤和錐弧型進口集流器等結構，使風機具有優良的空氣動力性能，在我國經濟建設事業中，歷經多年，經久不衰。此風機的傳動方式有A、B、C、D四種，A式為葉輪與電動機直聯傳動；B式為皮帶傳動，皮帶輪在兩軸承中間；C式為
如需了解更多詳細參數，產品型號報價，請聯系右側在線咨詢銷售客服，期待您的咨詢。 服務隨叫隨到
銷售熱線：18653432778
一、4-72離心風機概念
4-72離心風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無生銹性的氣體。B4-72風機可作為易燃揮發性氣體的通風換氣用，氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得過80℃。
二、4-72離心風機作業原理
4-72離心風機是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單類離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能。壓力主要發生在葉輪中，其次發生在擴壓過程。在多類離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。
三、風機的型式
1、每種風機機殼制成右旋轉或左旋轉兩種型式。
2、風機的出口位置以機殼的出口角度表示。
3、風機的傳動方式：有A、B、C、D四種。
4、4-72離心風機電機直聯傳動規格有：NO2.8A、3.2A、3.6A、4A、4.5A、6A聯軸器傳動規格有：NO6D、8D、10D、12D；皮帶輪傳動有：NO6C、8C、10C、12C及NO16B、20B共16種規格。
四、4-72離心風機的結構
4-72離心風機主要由葉輪、機殼、進風口等部分配直聯電機組成。。
1、葉輪：由12片后傾機翼形葉片，曲線型前盤和平板后盤組成。用蓋板或鑄鋁合金制造，并經靜、動平衡校正，空氣性能良好，結論率高，運轉平穩。
2、機殼：做成兩種不同型式。No2.8～12機殼做成整體，不能拆開。No16～20的機殼制成三開式，除沿中分開水平面分為二半外，上半部再沿中心線垂直分為二半，用螺栓聯接。
3、進風口：制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

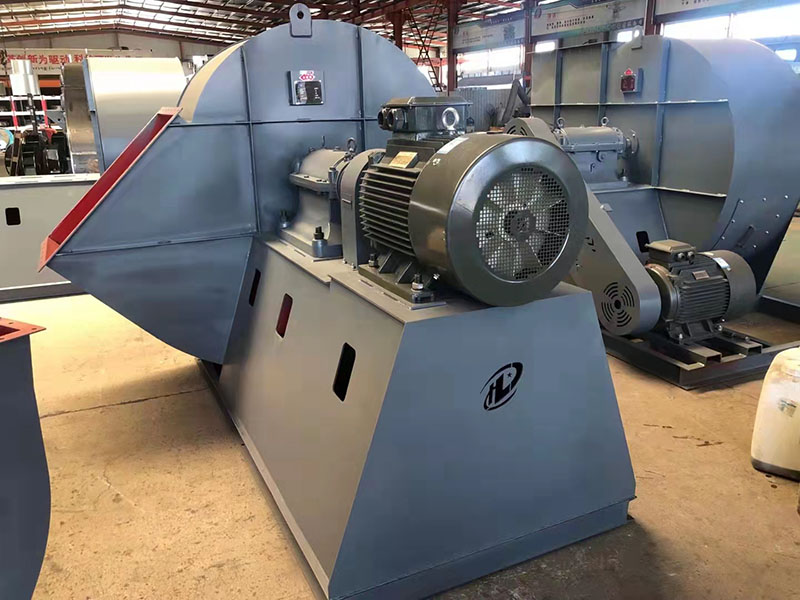

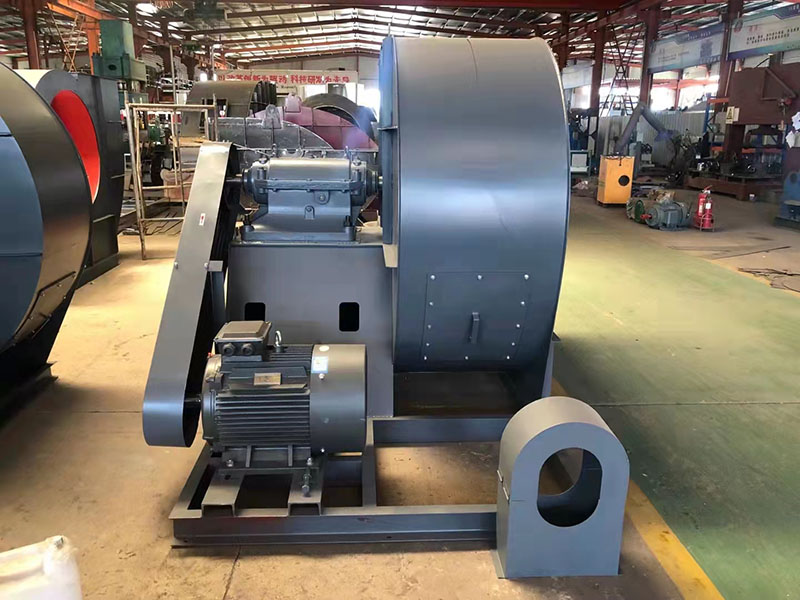

4、傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。
